Graafwerktuig Final Drive
>

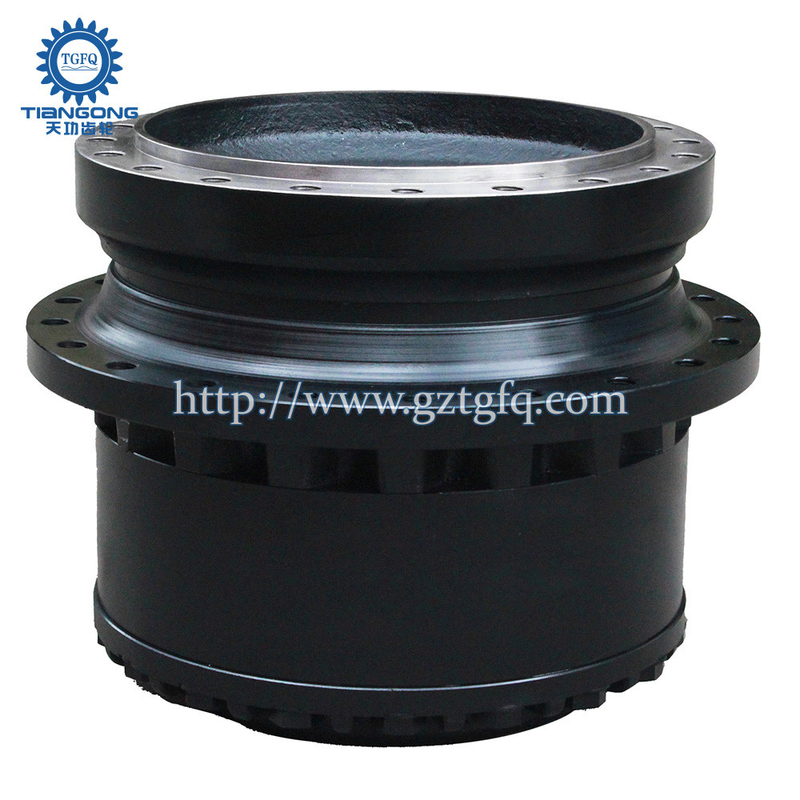

199-4726 Excavator Travel Device E374D Eind aandrijving onderdelen 374D

199-4726 Excavator Travel Device E374D Eind aandrijving onderdelen 374D

Merknaam: TGFQ
Modelnummer: E374D 374D
MOQ: 1
Prijs: 500.00-4000.00USD
Verpakkingsdetails: NNER-VERPAKKING: De omslag door plastic film, ontruimt etiket voor elk punt. BUITENverpakking: Karto
Betalingsvoorwaarden: L/c, t/t, d/p, d/a
Gedetailleerde informatie
Plaats van herkomst:
China
Productnaam:
374D Graafmachine Reisreductie
model:
E374D 374D
Schacht:
15/22T
Pakket:
65*65*65CM
Gewicht:
530 kg
Onderdeelnummer:
199-4726
Levering vermogen:
500 PCs/maand
Markeren:

199-4726 Graafmachine Rijdend Mechanisme

,

374D Reisapparaat van de graafmachine

Productbeschrijving
199-4726 Graafmachine Reisapparaat E374D Eindenaandrijving Onderdelen
Hoogwaardige vervangende eindenaandrijvingsassemblage compatibel met E374D/374D graafmachinemodellen. Vervaardigd volgens OEM-specificaties voor betrouwbare prestaties en duurzaamheid.
Productspecificaties
Productnaam 374D Graafmachine Eindenaandrijving
Plaats van herkomst China (Vasteland)
Compatibele modellen E374D / 374D
Kleur Zwart
Minimale bestelhoeveelheid 1 ST
Onderdeelnummer 199-4726
Levertijd Binnen 1-3 dagen na ontvangst van betaling
Transportmethoden Over zee, per vliegtuig of per expresse
Productafbeeldingen
374D Excavator Final Drive - Front View 374D Excavator Final Drive - Side View 374D Excavator Final Drive - Top View 374D Excavator Final Drive - Detailed Component 374D Excavator Final Drive - Internal Mechanism 374D Excavator Final Drive - Assembly View
Technische tekening & Onderdelenlijst
374D Excavator Final Drive Technical Drawing
Positie Onderdeelnummer Hoeveelheid Onderdeelnaam
1199-4727[1]BEHUIZING-MOTOR
2214-7880[1]AFDICHTING GP-DUO-KEGEL
214-7879[2]RING-TORISCH
3163-1657[2]KOM-SPECIALE TAPERED
4163-1656[2]KEGEL-SPECIALE TAPERED
58C-3411 M[10]BOUT (M30X3.5X90-MM)
6136-2926[4]TANDWIEL-PLANETAIR (22-TANDEN)
7136-2923[1]TANDWIEL-ZON (20-TANDEN)
87Y-1469[1]KOPPELING
9136-2944[2]SPACER (61X95.1X10-MM DIK)
10136-2948[6]PEN-DUBBEL
11199-4728[1]BEHUIZING (RONDSEL)
12136-2959 BJ[1]SLUITRING (0.3-MM DIK)
136-2962 BJ[1]SLUITRING (0.6-MM DIK)
136-2963 BJ[1]SLUITRING (0.7-MM DIK)
136-2964 BJ[1]SLUITRING (0.8-MM DIK)
136-2965 BJ[1]SLUITRING (1-MM DIK)
136-2966 BJ[1]SLUITRING (1.6-MM DIK)
17136-2949[1]TANDWIEL-KOPPELING (83-TANDEN)
18136-2967[1]AFDICHTING-O-RING
19136-2947[1]DRAGER-PLANETAIR
20136-2945[1]SPACER (203X233X8.5-MM DIK)
217Y-0667[1]RING-BORG
22136-2930[1]DRAGER-PLANETAIR
23136-2922[1]TANDWIEL-ZON (19-TANDEN)
24136-2927[1]TANDWIEL-RING (86-TANDEN)
257M-8485[2]AFDICHTING-O-RING
263E-2338[2]STOP-PIJP (EINDENAANDRIJVING, OLIE AFVOER, VULLEN)
27136-2934[1]DRAGER MONTAGE
27A.136-2931[3]AS-PLANETAIR
28136-2943[1]RING-BORG
29136-2921[1]TANDWIEL-ZON (22-TANDEN)
307Y-1493[1]SPACER (8.7X50X14-MM DIK)
317Y-0808 B[1]SLUITRING (1.6-MM DIK)
32136-2946[3]LAGER-KOOI
338T-4240[3]RING-BORG
34094-0584[6]SLUITPLAAT (40.3X72X1-MM DIK)
35136-2924[3]TANDWIEL-PLANETAIR (31-TANDEN)
368T-3957 M[12]BOUT-INBUS (M12X1.75X30-MM)
37136-2920[1]AFDEKKING
38136-2932[3]AS-PLANETAIR
397Y-5231 M[18]BOUT (M30X3.5X260-MM)
409X-8258[18]SLUITPLAAT (33X56X6-MM DIK)
41136-2925[3]TANDWIEL-PLANETAIR (23-TANDEN)
421U-8846 BDICHTINGSMIDDEL
43136-2928[1]TANDWIEL-RING (68-TANDEN)
447Y-0912[11]LAGER MONTAGE-ROLLEN
454I-7576[14]SLUITPLAAT (66.3X104X3-MM DIK)
46099-5194[7]PEN-VEREN
47136-2933[4]AS-PLANETAIR
48096-3216 M[2]STELBOUT-INBUS (M12X1.75X12-MM)
Beschikbare reparatiesets
  • 136-2957 J - KIT-SLUITRING (EINDENAANDRIJVING)
  • B - GEBRUIKEN ZOALS VEREIST
  • J - KIT GEMARKEERD J BEVAT ONDERDEEL/ONDERDELEN GEMARKEERD J
  • M - METRISCH ONDERDEEL
Hoe een graafmachineversnellingsbak werkt
De versnellingsbak van de graafmachine bestaat uit een hydraulische koppelomvormer, een planetaire tandwieloverbrenging en een hydraulisch regelsysteem. Het maakt gebruik van hydraulische krachtoverbrenging in combinatie met precisietandwielen om variabele snelheids- en koppelregeling te bereiken voor optimale prestaties van de graafmachine.
Excavator Gearbox Working Principle Diagram Excavator Gearbox Internal Mechanism Excavator Gearbox Component Layout
Onze magazijn & Voorraad
We onderhouden meer dan 4000 vierkante meter driedimensionale magazijnruimte en een aanvullende 2000 vierkante meter buitenopslagfaciliteiten. Deze uitgebreide voorraadcapaciteit zorgt ervoor dat we snel kunnen reageren op klantvragen met snelle levertijden.
Our Warehouse Storage Facility Our Inventory Management System
Veelgestelde vragen
Welke producten levert u?
Wij zijn gespecialiseerd in het leveren van graaf-eindenaandrijvingen, zwenkaandrijfmotoren, reductieversnellingsbakken en hun componentonderdelen voor graafmachines.
Hoe plaats ik een bestelling?
Geef ons eenvoudig het model en de benodigde hoeveelheid door. We sturen een proformafactuur uit en na ontvangst van betaling bereiden we uw bestelling voor. De voorbereidingstijd varieert afhankelijk van de complexiteit van de bestelling.
Heeft u een eigen productiefaciliteit?
Ja, we exploiteren onze eigen fabriek met 23 jaar gespecialiseerde ervaring in de graafmachine-tandwielindustrie, wat zorgt voor kwaliteitsfabricage en betrouwbare producten.
